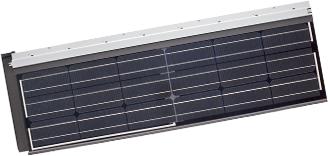

VISOLA®

タイプ 瓦一体型(傾斜屋根)
適用屋根材 平板瓦(F40)
ROOGA鉄平(ケイミュー株式会社製)
ウッディシンプル(富士スレート株式会社製)
型番 I-AH250
公称最大出力 [W] 25.0W
公称開放電圧 [V] 143.0V
公称短絡電流 [A] 0.270A
公称最大動作電圧 [V] 119.0V(参考値)
公称最大動作電流 [A] 0.211A(参考値)
外形寸法(働き寸法)[縦×横:mm] 280×1000mm
外形寸法(全長)[縦×横:mm] 349×1039mm
公称重量 [1枚] 5.3kg
単位面積当たり重量 18.9kg/m2
JET認証書番号 PV10-53208-1024
屋根防火認定番号 DR-9010

仕様詳細

閉じる

  • ●本商品は電気事業法で定められた小出力発電設備です。
  • ●本商品には高圧電流が流れます。施工、修理、保守等については、必ず専門業者にご依頼ください。
  • ●ご使用前に取り扱い説明書をよくお読みの上、正しくお使いください。
  • ●高所や傾斜面に設置された太陽電池表面は大変滑りやすいため、危険です。乗ったり足を掛けたりしないようにしてください。
  • ●塩害地域、多雪地域の方は、販売店にご相談ください。
  • *詳細のお問い合わせはカネカソーラー販売(株) 0120-173-325まで。
  • *太陽電池本体に、微細な白点あるいは黒点が認められるものがありますが、性能・品質および耐久性に問題はありません。
  • *商品写真は撮影や印刷の関係で、実際の色と多少異なる場合があります。
  • *品質改良のため仕様、外観、製品型番は予告なく変更する場合があります。
  • *上記数値は、JIS C8939で規定するAM1.5、放射照度1,000W/m2、太陽電池温度25℃での値です。
  • *単位面積当たりの重量は、太陽電池のみに対する値です。(自社算出)

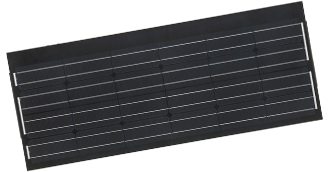

SoltileX®

タイプ スレート瓦専用(傾斜屋根)
適用屋根材 化粧スレート瓦
薄膜シリコンタイプ
型番 J-AV330※1
公称最大出力 [W] 33.0W
公称開放電圧 [V] 147.8V
公称短絡電流 [A] 0.320A
公称最大動作電圧 [V] 117.6V(参考値)
公称最大動作電流 [A] 0.281A(参考値)
外形寸法(働き寸法)[縦×横:mm] 364×1,000mm
外形寸法(全長)[縦×横:mm] 400×1,000mm
公称重量 [kg/枚] 5.5kg
単位面積当たり重量 [kg/m2] 15.1kg/m2
JET認証書番号 PV10-53208-1008
多結晶シリコンタイプ
型番 P-LV480※2
公称最大出力 [W] 48.0W
公称開放電圧 [V] 7.4V
公称短絡電流 [A] 8.85A
公称最大動作電圧 [V] 5.90V
公称最大動作電流 [A] 8.2A
外形寸法(働き寸法)[縦×横:mm] 400×1,000mm
公称重量 [1枚] 4.0kg(一般地域仕様)/4.7kg(積雪地域仕様)
セル数 12枚(2×6)
太陽電池変換効率(働き面積) 13.2%
実効変換効率 16.4%

仕様詳細

閉じる

  • ●本商品は電気事業法で定められた小出力発電設備です。
  • ●本商品には高圧電流が流れます。施工、修理、保守等については、必ず専門業者にご依頼ください。
  • ●ご使用前に取り扱い説明書をよくお読みの上、正しくお使いください。
  • ●高所や傾斜面に設置された太陽電池表面は大変滑りやすいため、危険です。乗ったり足を掛けたりしないようにしてください。
  • ●塩害地域、多雪地域の方は、販売店にご相談ください。
  • *詳細のお問い合わせはカネカソーラー販売(株)0120-173-325まで。
  • *太陽電池本体に、微細な白点あるいは黒点が認められるものがありますが、性能・品質および耐久性に問題はありません。
  • *商品写真は撮影や印刷の関係で、実際の色と多少異なる場合があります。
  • *品質改良のため仕様、外観、製品型番は予告なく変更する場合があります。
  • *単位面積当たりの重量は、太陽電池のみに対する値です。(自社算出)
  • ※1 上記電気特性は、JIS C8939で規定するAM1.5、放射照度1,000W/m2、太陽電池温度25℃での数値です。
  • ※2 上記電気特性は、JIS C8918で規定するAM1.5、放射照度1,000W/m2、太陽電池温度25℃での数値です。

GRANSOLA

タイプ 据置型(傾斜屋根)
適用屋根材 *詳細のお問い合わせはカネカソーラー販売(株)
0120-173-325まで。
ヘテロタイプ
型番 Z-TI250
公称最大出力 [W] 250W
公称開放電圧 [V] 38.7V
公称短絡電流 [A] 8.71A
公称最大動作電圧 [V] 32.3V
公称最大動作電流 [A] 7.74A
最大システム電圧 600V
太陽電池サイズ 1482×985×35mm
セル数 54枚(6×9)
太陽電池変換効率 17.1%
重量[1枚] 17.4kg
  • *受注生産品のため、詳細は販売店にお問い合わせ下さい。
単結晶シリコンタイプ
型番 C-JI230
公称最大出力 [W] 230W
公称開放電圧 [V] 34.7V
公称短絡電流 [A] 8.85A
公称最大動作電圧 [V] 28.4V
公称最大動作電流 [A] 8.10A
最大システム電圧 1000V
太陽電池サイズ 1482×985×35mm
セル数 54枚(6×9)
太陽電池変換効率 15.75%
重量[1枚] 17.0kg

仕様詳細

閉じる

  • ●本商品は電気事業法で定められた小出力発電設備です。
  • ●本商品には高圧電流が流れます。施工、修理、保守等については、必ず専門業者にご依頼ください。
  • ●ご使用前に取り扱い説明書をよくお読みの上、正しくお使いください。
  • ●高所や傾斜面に設置された太陽電池表面は大変滑りやすいため、危険です。乗ったり足を掛けたりしないようにしてください。
  • ●塩害地域、多雪地域の方は、販売店にご相談ください。
  • *詳細のお問い合わせはカネカソーラー販売(株) 0120-173-325まで。
  • *太陽電池本体に、微細な白点あるいは黒点が認められるものがありますが、性能・品質および耐久性に問題はありません。
  • *商品写真は撮影や印刷の関係で、実際の色と多少異なる場合があります。
  • *品質改良のため仕様、外観、製品型番は予告なく変更する場合があります。
  • *上記数値は、JIS C8918で規定するAM1.5、放射照度1,000W/m2、太陽電池温度25℃での値です。
  • *単位面積当たりの重量は、太陽電池のみに対する値です。(自社算出)

パワーコンディショナ

屋内設置
型番
KP40K2-KS-A
KP55K2-KS-A
メーカー名 オムロン株式会社
直流入力 定格入力電圧 DC250V
運転可能電圧範囲 DC60~385V
入力回路数 1
最大入力電流 DC28.5A DC38A
交流出力 定格容量 4.0kW 5.5kW
出力相数(接続) 単相2線式(単相3線)
定格電圧 AC202V(AC101V、2相)
出力電圧範囲 AC202V±12V(AC101V±6V、2相)
定格周波数 50/60Hz
電力変換効率 95.0%
単独運転方式 能動的方式 ステップ注入付き周波数フィードバック方式(AICOT)
受動的方式 周波数変化率検出方式
絶縁方式 非絶縁トランスレス方式
電力制御方式 最大電力追従制御
自立運転機能 電気方式と定格電圧 単相2線式、AC101V
定格容量 1.5kVA
使用周囲温度 -10~40℃ (ただし氷結および結露なきこと)
使用周囲湿度 25~85%RH (ただし氷結および結露なきこと)
外形寸法(横×高さ×奥行) 460×280×131mm 550×280×161mm
質量 約13.5kg 約18kg
冷却方式 自然空冷
取付方式 壁掛け方式
設置場所 屋内
防水防塵保護等級(JIS)
JET認証書番号 MP-0011 MP-0012

仕様詳細

閉じる

  • *電波障害を起こすことがありますので、パワーコンディショナにラジオ、テレビを3m以内に近づけないでください。
  • *アマチュア無線等の電波受信に影響を与えることがありますので、近隣にアマチュア無線等のアンテナがある場合には、購入される前に販売窓口へご相談ください。
  • *電波受信に障害が発生する場合、対策として追加工事のご負担が発生する場合があります。
屋外設置
型番
KP59R-KS-A
メーカー名 オムロン株式会社
直流入力 定格入力電圧 DC250V
運転可能電圧範囲 DC50~450V
入力回路数 4
最大入力電流 DC10.5A/1回路
交流出力 定格容量 5.9kW
出力相数(接続) 単相2線式(単相3線式配電線に接続)
定格電圧 AC202V(AC101V、2相)
出力電圧範囲 AC202V±12V(AC101V±6V、2相)
定格周波数 50/60Hz
電力変換効率 95.5%(接続箱機能含む)
単独運転方式 能動的方式 ステップ注入付き周波数フィードバック方式(AICOT)
受動的方式 周波数変化率検出方式
絶縁方式 非絶縁トランスレス方式(昇圧チョッパ式)
電力制御方式 最大電力追従制御
自立運転機能 電気方式と定格電圧 単相2線式、AC101V
定格容量 1.5kVA
使用周囲温度 -20~45℃ (ただし氷結および結露なきこと)
使用周囲湿度 25~95%RH (ただし氷結および結露なきこと)
外形寸法(横×高さ×奥行) 650×429×210mm
質量 約33kg
(カバー約3kg、本体約25kg、取付ベース板約5kg)
冷却方式 自然空冷(内部攪拌ファンあり)
取付方式 壁掛け方式
設置場所 屋内/屋外
防水防塵保護等級(JIS) IP55(水抜け穴部はIP44)
JET認証書番号 MP-0108

仕様詳細

閉じる

型番
KP44M-KS-A KP55M-KS-A
メーカー名 オムロン株式会社
直流入力 定格入力電圧 DC250V
運転可能電圧範囲 DC60~400V
入力回路数 1
最大入力電流 DC28.5A DC38A
交流出力 定格容量 4.4kW 5.5kW
出力相数(接続) 単相2線式(単相3線)
定格電圧 AC202V(AC101V、2相)
出力電圧範囲 AC202V±12V(AC101V±6V、2相)
定格周波数 50/60Hz
電力変換効率 95.0%
単独運転方式 能動的方式 ステップ注入付き周波数フィードバック方式(AICOT)
受動的方式 周波数変化率検出方式
絶縁方式 非絶縁トランスレス方式
電力制御方式 最大電力追従制御
自立運転機能 電気方式と定格電圧 単相2線式、AC101V
定格容量 1.5kVA
使用周囲温度 -20~45℃ (ただし氷結および結露なきこと)
使用周囲湿度 25~95%RH (ただし氷結および結露なきこと)
外形寸法(横×高さ×奥行) 720×400×220mm
質量 約36kg
(フロントパネル約3kg、本体約28kg、取付ベース板約5kg)
冷却方式 自然空冷(内部攪拌ファンあり)
取付方式 壁掛け方式
設置場所 屋内/屋外
防水防塵保護等級(JIS) IP55(水抜け穴部はIP44)
JET認証書番号 MP-0021 MP-0015

仕様詳細

閉じる

  • *電波障害を起こすことがありますので、パワーコンディショナにラジオ、テレビを3m以内に近づけないでください。
  • *アマチュア無線等の電波受信に影響を与えることがありますので、近隣にアマチュア無線等のアンテナがある場合には、購入される前に販売窓口へご相談ください。
  • *電波受信に障害が発生する場合、対策として追加工事のご負担が発生する場合があります。

接続箱

型番
KTN-CBS4C-M
KTN-PVB6C-M
メーカー名 木谷電器株式会社
品名 接続箱(4回路) 接続箱(6回路)
定格 DC300V
36A
DC300V
48A
入力回路数 4 6
入力電圧範囲 DC0~300V
(開放電圧450V)
DC0~300V
(開放電圧450V)
入力電流範囲 DC0~9A/1回路 DC0~8A/1回路
防塵防水 IP44 IP44
外形寸法(横×高さ×奥行) 264×294×108mm 349×303×111mm
重量 3.6kg金属箱(SECt1.0)
粉体塗装(N8.5)
5.0kg金属箱(SECCt1.0)
粉体塗装(N8.5)

仕様詳細

閉じる

  • *電波障害を起こすことがありますので、パワーコンディショナにラジオ、テレビを3m以内に近づけないでください。
  • *アマチュア無線等の電波受信に影響を与えることがありますので、近隣にアマチュア無線等のアンテナがある場合には、購入される前に販売窓口へご相談ください。
  • *電波受信に障害が発生する場合、対策として追加工事のご負担が発生する場合があります。

昇圧ユニット

型番
KP-ST3-1
メーカー名 オムロン株式会社
品名 昇圧ユニット
入力回路数 1
直流入力 最大入力電圧 DC350V
入力電圧範囲 DC40~320V
最大入力範囲 9A
直流出力(最大出力電力) 1150W
変換効率 97%
制御方式(運転制御) 自動昇圧
外形寸法(横×高さ×奥行) 180×300×124mm
質量 約4.2kg

仕様詳細

閉じる

  • *電波障害を起こすことがありますので、パワーコンディショナにラジオ、テレビを3m以内に近づけないでください。
  • *アマチュア無線等の電波受信に影響を与えることがありますので、近隣にアマチュア無線等のアンテナがある場合には、購入される前に販売窓口へご相談ください。
  • *電波受信に障害が発生する場合、対策として追加工事のご負担が発生する場合があります。

カラー表示ユニット・計測ユニット

型番
KP-MU1P-SET-KS
メーカー名 オムロン株式会社
表示ユニット部 表示画面 液晶(カラーTFT 7インチ)
電力計測 PV発電計測だけでなく外部発電・負荷(分岐回路)の電力計測可能
電圧:主幹計測 単相3線計測 外部発電機計測 単相3線計測
分岐回路計測 単相2線計測
電流:主幹計測 2相計測 外部発電機計測 2相計測
分岐回路計測 1相計測
表示 発電、消費、買電、売電(瞬時/積算値)
消費詳細、節約目標、発電比較、総合実績・換算 前年実績比較など
通信方式 カラー表示ユニット(KP-MU1P-D)-計測ユニット(本器)間:
2.4GHz無線(IEEE802.11 b/g/n準拠)
APモード動作時:WPA2-AES、WPSによる接続機能あり、ステルス機能なし 有線通信:なし
消費電力 7W以下(14VA以下)
外形寸法 190.2×133.6×24mm(卓上スタンド含まず)
質量 約370g
ケース ABS樹脂
設置方式 据え置き/壁取り付け
計測ユニット部 データ通信方式 2.4GHz 無線(IEEE802.11 b/g 準拠)
設置方法 壁固定
定格入力電圧 単相3線 100/200V
最大消費電力 6.5W以下(11VA)
使用温度範囲 -20~+50℃(ただし氷結なきこと)
使用湿度範囲 25~95%RH(ただし結露なきこと)
外形寸法 130×260×60mm
質量 約800g
計測ユニット~パワーコンディショナ間
通信可能距離
有線:50mまで
無線:なし
計測ユニット~カラー表示器間
通信可能距離
見通し距離:50m以上
有線:なし

仕様詳細

閉じる

  • *電波障害を起こすことがありますので、パワーコンディショナにラジオ、テレビを3m以内に近づけないでください。
  • *アマチュア無線等の電波受信に影響を与えることがありますので、近隣にアマチュア無線等のアンテナがある場合には、購入される前に販売窓口へご相談ください。
  • *電波受信に障害が発生する場合、対策として追加工事のご負担が発生する場合があります。

カネカ住宅用蓄電システム

ハイブリッドパワーステーション(本体+ベース)
型式
本体:KNKH55228A
ベース:KNKB55228A
太陽光入力 定格入力電圧 DC300V
使用入力電圧範囲 DC70~420V(最大許容電圧DC450V)
入力数 5入力
系統連系出力 定格出力電圧 AC202V
定格出力 5.5kW
定格周波数 50/60Hz(自動判別)
電力変換効率 95 %
電気方式 系統連系時 単相2線式(接続方式:単相3線)
自立出力時 単相2線式
自立出力 定格容量 2kVA
定格電圧 AC101V
定格周波数 50/60Hz
使用条件 設置場所 屋外(本体のみ)
使用温度範囲 -20℃~40℃
使用湿度範囲 0~90%RH(結露なきこと)
本体構造 外形寸法 W630mm×H1600mm×D250mm
質量 約75kg
防水防塵保護等級 IP44相当

仕様詳細

閉じる

蓄電ユニット
型式
KU-BMT1063
蓄電池部 電池種類 リチウムイオン二次電池
蓄電容量 6.25kWh
充電時間 約5時間
定格入出力 入力 1.5kW
出力 2.0kW
使用条件 設置場所 屋外
使用温度範囲 -20℃~40℃
使用湿度範囲 0~90%RH(結露なきこと)

仕様詳細

閉じる

  • *記載内容は2016年3月現在のものです。

オムロンハイブリッド蓄電システム

ハイブリッドパワーコンディショナ
型式 KP48S2-HY-A
タイプ 一般タイプ
直流入力 定格入力電圧 DC330V
最大入力電流 DC11A/1回路
運転可能電圧範囲 DC50~450V
入力回路数 3回路(PV)、1回路(蓄電池)
最大入力電力 2.5kW/1回路、5.2kW/3回路
交流入力 定格容量 4.8kW
定格電圧 AC202V(AC101V、2相)
電力変換効率 96.0%
単独運転方式 能動的方式:ステップ注入付き周波数フィードバック方式
受動的方式:周波数変化率
絶縁方式 トランスレス方式
電気方式 連系運転時 単相2線式(単相3線式配電線に接続)
自立運転時 単相2線式
自立運転時の定格容量 1.5kVA
設置環境 海岸から500mを超える屋外設置*
使用周囲温度 -20~50℃
使用周囲湿度 25~95%RH(ただし結露なきこと)
外形寸法(横×高さ×奥行き) 650×493×222mm(突起部・隠ぺい配線カバーを除く)
質量 約29kg(取付板を含む)
冷却方式 自然空冷(内部攪拌ファンあり)
ケース材質 金属ケース
ケース外装色 フロント:シルバーメタリック、サイド:グレー
取付け方式・方法 壁掛け方式・ネジ止め
保護構造 IP55

仕様詳細

閉じる

DC/DCコンバータ
型式 KP-S-D22
タイプ 一般タイプ
蓄電池側 定格入出力電圧 DC330V
定格入出力電力 DC11A/1回路
入出力数 DC50~450V
運転可能電圧範囲 3回路(PV)、1回路(蓄電池)
パワコン側 最大入出力電圧 DC450V
設置環境 海岸から500mを超える屋外設置*
使用周囲温度 -20~50℃
使用周囲湿度 25~95%RH(ただし結露なきこと)
外形寸法(横×高さ×奥行き) 420×493×222mm(突起部・隠ぺい配線カバーを除く)
質量 約16kg(取付板を含む)
冷却方式 自然空冷
保護構造 IP55
ケース材質 金属ケース
ケース外装色 フロント:シルバーメタリック、サイド:グレー
取付け方式・方法 壁掛け方式・ネジ止め
保護構造 IP55

仕様詳細

閉じる

  • *海水の波しぶきが直接かからない場所、直射日光が当たらない場所、揮発性、可燃性、腐食性およびその他の煙、ガスにさらされない場所等に設置してください。
    詳しくは必ず施工マニュアルでご確認してください。
蓄電池ユニット
型式 KP-S-B64
種類 リチウムイオン電池
蓄電池容量 6.4kWh
定格出力 2.2kW
電圧範囲 DC84~117.6V
設置環境 屋内設置
使用周囲温度 -10~40℃
使用周囲湿度 25~95%RH(ただし結露なきこと)
外形寸法(横×高さ×奥行き) 406×640×165mm
質量 約60kg
冷却方式 自然空冷
ケース材質 自然空冷
ケース外装色 フロント・リア・トップ・ボトム:白、サイド:グレー
取付け方式・方法 壁面に床置き・ネジ止め
保護構造 IP42

仕様詳細

閉じる

  • *蓄電池ユニットの廃棄処理・リサイクルについて、廃棄する場合は、ご購入先にお問い合わせください。
特定負荷用分電盤
型式 KP-S-S20
定格入力電圧 AC101V
電気方式 単相2線式
定格電流 合計15A
出力分岐数 3
消費電力 約7VA
設置環境 屋内設置
使用周囲温度 -5~40℃
使用周囲湿度 25~85%RH(ただし結露なきこと)
外形寸法(横×高さ×奥行き) 536×320×95mm
質量 約5.4kg
ケース外装色
取付け方式・方法 壁面取付・ネジ止め

仕様詳細

閉じる
